Guida Completa alla Sostituzione del Servofreno del Piaggio Porter NP6
Il servofreno è una componente essenziale del sistema frenante del tuo Piaggio Porter NP6, garantendo una frenata efficiente e sicura. In questa guida, ti forniremo tutte le istruzioni necessarie per eseguire lo smontaggio e il montaggio del servofreno, ottimizzando il posizionamento nei motori di ricerca grazie alle migliori pratiche SEO.
Introduzione
La manutenzione del servofreno è cruciale per mantenere il sistema frenante del tuo veicolo in condizioni ottimali. Un servofreno malfunzionante può compromettere la sicurezza di guida, rendendo fondamentale la sua sostituzione quando necessario. Segui i passaggi descritti di seguito per eseguire correttamente questa operazione sul tuo Piaggio Porter NP6.
Strumenti Necessari
Prima di iniziare, assicurati di avere a disposizione i seguenti strumenti:
- Chiavi dinamometriche
- Set di chiavi a cricchetto
- Ponte elevatore
- Contenitori per il recupero dei fluidi
Smontaggio del Servofreno
-
Preparazione del Veicolo:
- Posiziona il veicolo sul ponte elevatore.
- Scollega il morsetto negativo della batteria per evitare cortocircuiti.
-
Rimozione delle Componenti Anteriori:
- Rimuovi la mascherina superiore e il paraurti.
- Procedi allo scarico dell'impianto di raffreddamento e di climatizzazione.
- Rimuovi il condensatore del climatizzatore e il radiatore.
- Scarica l'impianto freni/frizione e rimuovi la traversa sostegno serratura vano anteriore.
-
Scollegamento delle Tubazioni e Connessioni:
- Scollega la tubazione del liquido freni/frizione lato pompa frizione e la connessione elettrica del sensore livello liquido freni/frizione.
- Svitare i raccordi e scollegare le tubazioni rigide dell'olio dalla pompa freni.
- Scollega la tubazione di depressione dal servofreno.
-

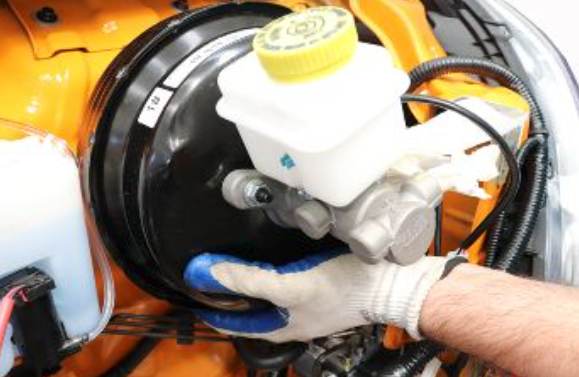

Rimozione del Servofreno:
- Rimuovi la coppiglia e il perno di fissaggio dal pedale freno e scollega il puntale del servofreno.
- Agendo dal vano abitacolo, svita i fissaggi del servofreno alla pedaliera.
- Rimuovi il servofreno completo di pompa freni e serbatoio liquido freni/frizione.
Montaggio del Servofreno
-
Assemblaggio della Pompa Freni al Servofreno:
- Se separati, posiziona la pompa freni sul servofreno e serra i dadi di fissaggio alla coppia prescritta.
-
Installazione del Servofreno:
- Monta in sede il servofreno completo di pompa freni e serbatoio liquidi.
- Dal vano abitacolo, serra alla coppia prescritta (18 - 23 Nm) i fissaggi del servofreno alla pedaliera.
-
Ricollegamento delle Tubazioni e Connessioni:
- Collega il puntale del servofreno al pedale freno tramite il perno di fissaggio e inserisci la coppiglia.
- Collega la tubazione di depressione al servofreno.
- Collega le tubazioni rigide dell'olio alla pompa freni e serra i raccordi alla coppia prescritta (16 ± 2 Nm).
- Collega la connessione elettrica del sensore livello liquido freni/frizione e la tubazione liquido freni/frizione lato pompa frizione, serrando la fascetta di fissaggio.
-
Rimontaggio delle Componenti Anteriori:
- Monta la traversa sostegno serratura vano anteriore.
- Procedi alla carica dell'impianto freni/frizione, dell'impianto di climatizzazione e dell'impianto di raffreddamento.
- Monta il radiatore e il condensatore del climatizzatore.
- Rimonta il paraurti e la mascherina superiore.
Considerazioni Finali
Dopo aver completato il montaggio del servofreno, è fondamentale verificare il corretto funzionamento del sistema frenante. Effettua un test di guida per assicurarti che i freni rispondano in modo adeguato e che non ci siano perdite di liquido.
