Ιμάντας χρονισμού Piaggio Porter 1.4 diesel.
φάση 1
Ξεβιδώστε τις πέντε βίδες και αφαιρέστε το προστατευτικό ιμάντα από το Piaggio Porter. ?? Κατά την επανατοποθέτηση, σφίξτε τις βίδες στα 10 Nm . Ελέγξτε την περιφερειακή ελαστική φλάντζα στεγανοποίησης και τις αιτίες των δύο δακτυλίων σκόνης τροχαλιών, εάν υπάρχουν.
φάση 2
Ξεβιδώστε τη βίδα της τροχαλίας ΕΝΤΑΤΩΤΗ ΙΜΑΝΤΩΝ 1. Αφαιρέστε τον ιμάντα σύροντάς τον από την τροχαλία χρονισμού.
στάδιο 3
Σχήμα αναφοράς 3 Κατανομή χρονισμού για το LDW1404.
στάδιο 4

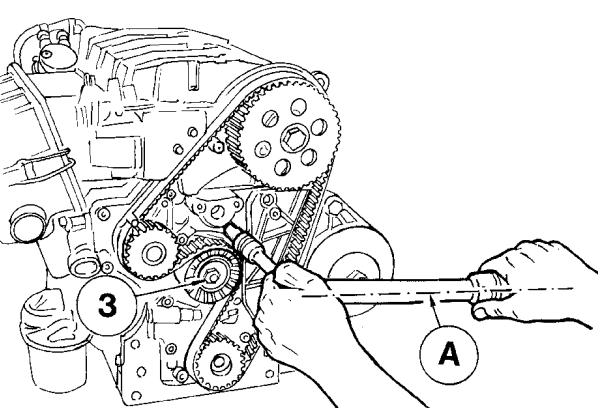

Διανομή χρονισμού - τάνυση ιμάντα και σύσφιξη ΕΝΤΑΚΤΗ ΖΩΝΗΣ Piaggio Porter
ΤΟΠΟΘΕΤΗΣΤΕ το δυναμόκλειδο στο εργαλείο που υποδεικνύεται και βεβαιωθείτε ότι ο άξονας Α είναι σύκο του κλειδιού. 39 είναι στις 90° ΣΧΕΤΙΚΑ ΜΕ τον Άξονα Β του εργαλείου στην εικ. 38. Σφίξτε δεξιόστροφα στα 20 Nm Τοποθετήστε ξανά την τροχαλία κίνησης. ?? Διατηρώντας την τάση του ιμάντα στα 20 Nm, σφίξτε το παξιμάδι 3 με ένα άλλο δυναμόκλειδο στα 40 Nm. Περιστρέψτε τον στροφαλοφόρο άξονα με ΛΙΓΕΣ στροφές και ΕΛΕΓΞΤΕ ότι η τάνυση που πραγματοποιήθηκε είναι όπως περιγράφεται παραπάνω. Ο ΕΛΕΓΧΟΣ πρέπει να πραγματοποιείται με ειδικό μανόμετρο Nippon Denso (το μισό του μακρύτερου κλάδου του ιμάντα), η τιμή που ανιχνεύεται με τον κινητήρα κρύο ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ 15 ± 2 kg.
* Οι πληροφορίες ανά ανά ανά αφαιρέθηκαν από το Εγχειρίδιο εργαστηρίου σέρβις Lombardini
