9 Semplici Passi per Montare le Cadele Sul Vostro Piaggio Porter Multitech
Montaggio

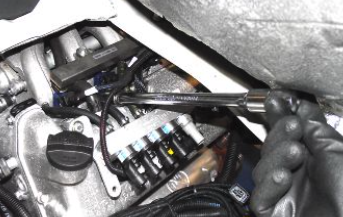

1 - Inserire la candela nel proprio alloggiamento con la dovuta inclinazione e serrare con l'apposita chiave alla coppia prescritta. Riposizionare il cappuccio candela.
** Il Montaggio delle Candele Nuove Va sempre effettuato a MOTORE FREDDO **
Coppie di bloccaggio (N*m)
Candela - Testa cilindri 17 ± 2 Nm
2 - Serrare a coppia prescritta la vite di fissaggio della bobina;
Coppie di bloccaggio (N*m)
Bobina accensione - Coperchio punterie 10 ± 1 Nm
3 - Collegare il connettore elettrico alla bobina vincolandolo con la relativa molletta di ritegno; Posizionare il gruppo rail nella propria sede;
4 - Serrare a coppia prescritta la vite (una di due) di fissaggio del gruppo rail al coperchio punterie.
Coppie di bloccaggio (N*m)
Staffa supporto rail - Distanziale lungo 5,5 ± 1,5 Nm
5 - Serrare a coppia prescritta la seconda vite di fis- saggio del gruppo rail al coperchio punterie.
Coppie di bloccaggio (N*m)
Staffa supporto rail - Distanziale corto 5,5 ± 1,5 Nm
6 - Collegare il sensore pressione/temperatura gas al gruppo rail.
7 - Collegare i connettori elettrici degli elettroiniettori.
8 - Posizionare e chiudere una nuova fascetta di ritegno guaine portacavi alla staffa del gruppo rail.
9 - Collegare il morsetto negativo della batteria.
