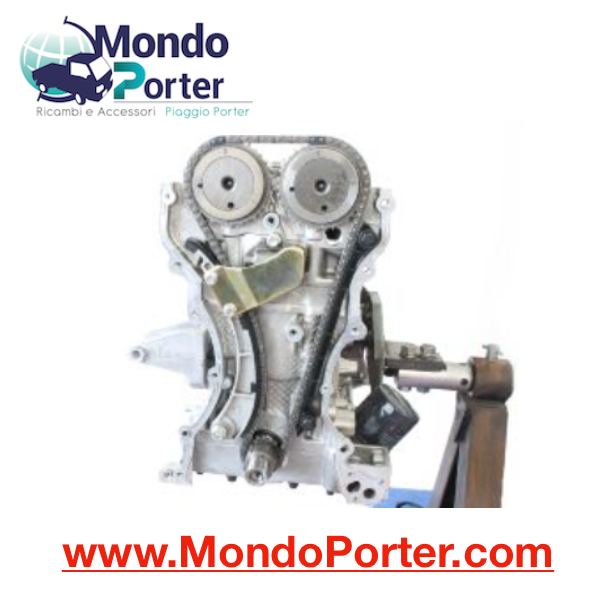

CATENA DI DISTRIBUZIONE
SMONTAGGIO
Per controllare, pulire o sostituire: la catena di distribuzione, pignone albero motore, il tendicatena o le slitte guida catena , rimuovere i seguenti com- ponenti:
- Coppa olio e pescante - Coperchio punterie - Carter distribuzione.
Rimuovere il coperchio tendicatena dalla slitta guida catena mobile e il tendicatena.
Rimuovere il guidacatena fisso.
Rimuovere il guidacatena mobile.
Rimuovere il tenditore e controllare che fori di passaggio dell'olio siano liberi, in caso contrario pulirli con aria compressa.
Rimuovere la catena di distribuzione, sollevandola dagli alberi di distribuzione e dal pignone albero motore.
CATENA DISTRIBUZIONE - CONTROLLI
Prima di rimontare i componenti verificare che il pattino di rivestimento anti usura del guida catena mobile non sia usurato o danneggiato; in caso contrario sostituirlo.
Pignone motore, controllare che le superfici e i denti del pignone albero motore non siano rigate, usurate o danneggiate.
Catena di distribuzione, controllare che le maglie della catena non siano usurate o danneggiate.
In caso contrario sostituire.
Tendicatena; controllare che, il dente di finecorsa (1) e la superficie dentata (2) del pistoncino, non siano usurati o danneggiati, in caso contrario sostituire il tendicatena.
Montaggio
Ruotare l'albero motore fino a far collimare la chiavetta con il segno sul blocco cilindri.
Posizionare i due alberi a camme con le freccie stampigliate rivolte verso l'alto.
Montare la catena di distribuzione con le due maglie di colore blue, in corrispondenza delle freccie .
Allineare la terza maglia, colore blue, della catena in corrispondenza della scanalatura inferiore, del pignone albero motore. In modo tale che il cilindro n.4 si trovi al P.M.S. in fase di compressione.
Montare il tendicinghia, esercitare una leggera pressione sul dente di fine corsa per poter comprimere liberamente il pistoncino.
Coppie di bloccaggio (N * m)
Tendicatena - Blocco cilindri 11 Nm
Comprimere e bloccare il pistoncino con una spina.
Montare il guidacatena mobile.
Coppie di bloccaggio (N * m)
Slitta guidacatena - Blocco cilindri 9 Nm
