Salve a tutti amanti di Piaggio Porter, anche a voi è capitato di avere molto gioco sul pedale del freno? Tranquilli noi di Mondo Porter vi faremo vedere come controllarlo, ma soprattutto come regolarlo.
Ecco come verificare il gioco del pedale:
Spegnete il motore e premete per almeno 5 volte
sul pedale del freno per rilasciare la depressione

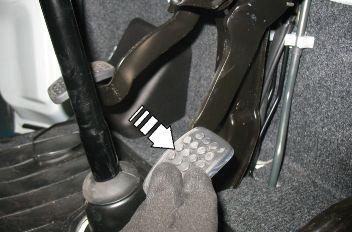

nel servofreno. Premete leggermente sul pedale
freno con la mano, fino ad incontrare resistenza,
quindi misurare il gioco. Assicuratevi che il gioco
rientri nel valore specificato.Giochi di montaggio
Gioco pedale freno 2 ÷ 7 mm
«A» pedale in posizione premuto; «B» gioco pedale
freno;
E' molto importante controllare la corsa del pedale e se non sapete come fare, ve lo faremo vedere noi.
Parcheggiate il Porter su una superficie piana.
Mettete il cambio in folle. Tirate il freno
di stazionamento. Con il motore acceso, premete
diverse volte il pedale del freno. Premetelo con una forza di circa 30 kg e misurate la distanza tra la sommità del pedale e il pannello anteriore. Assicuratevi che la corsa residua rientri
nella specifica.
Giochi di montaggio
Corsa residua pedale freno > 85 mm
«A» pannello anteriore; «B» pedale in posizione premuto; «C» corsa residua;
Se il vostro pedale fa molto gioco e deve essere regolato, tranquilli noi di Mondo Porter abbiamo pensato pure a questo, ecco come regolarlo:
- Allentate il controdado dell' asta di spinta (1).
- Ruotate l'asta di spinta (2) fino a quando il gioco
del pedale freno rientri nelle specifiche. - Stringete il controdado (1) dell'asta di spinta.
- Controllate la regolazione dell'interruttore (3)
della Luce Stop e se necessario regolatelo.
