REGOLAZIONE CAVO FRIZIONE
Per ottenere Il Gioco prescritto del pedale frizione, AGIRE sul dado REGOLAZIONE « 1 » pedale lato.
Giochi di montaggio Immagine
Gioco pedale frizione 25 ÷ 35 millimetri
comprimere a mano la leva frizione « 2 » portandola a battuta.

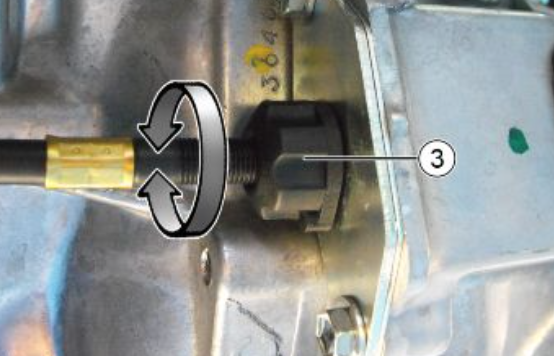

ruotare Il Dado di Registrazione sul Cavo frizione « 3 » fino a Bon Raggiungere Il Gioco prescritto. Rilascia- re il Cavo e procedere al bloccaggio del dado « 1 » pedale lato.
Giochi di montaggio Immagine
Gioco Trasmissione frizione 2,5 ÷ 4,0 mm
Manutenzione
CONTROLLO GIOCO PEDALE FRIZIONE
PREMERE leggermente con la mano il pedale della frizione Fino ad Incontrare Resistenza, quindi measuring the Gioco. Assicurarsi Che Il Gioco rientri nel valore SPECIFICATO Altrimenti registrare.
(A) Pannello anteriore (B) Gioco pedale frizione
Giochi di montaggio Immagine
Gioco pedale frizione 25 ÷ 35 millimetri
